2015年9月，上海市啟動了BIM技術應用試點項目申報工作，截至2016年6月30日，共計62個項目被列為上海市BIM技術應用試點項目。2016年7月，本市BIM技術應用試點工作轉入試點指導和總結示范階段。

淀東水利樞紐泵閘改擴建工程項目概況

       淀東水利樞紐地處閔行區，位于上海市黃浦江西岸的淀浦河上，距離淀浦河入黃浦江口約10km。本工程建設內容包括新建一座排澇泵閘、一座引水泵閘、一座水文測站以及泵閘管理區等。

       本工程的項目建設特點和難點：

       ·突破建設場地四面受限困境，實現平面布置緊湊順暢；

       ·基坑圍護兼顧保護與利用多重要求，做到安全又經濟；

       ·地基處理和閘基防滲論證深入，采用結構體系協調先進；

       ·建筑造型時尚、大氣而特色鮮明，引領當代水利建筑理念。

項目BIM應用亮點

       淀東泵閘項目采用國際主流三維協同設計平臺ProjectWise（PW），各專業通過三維協同平臺調用服務器文件，實現本地編輯，文件在服務器與本地雙重存儲的模式。實現了統一的設計平臺、統一的信息模型、統一的數據結構。

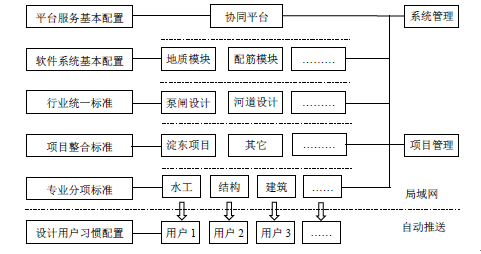

圖1 協同流程

       淀東項目采用BIM建模與二維出圖同步展開的方式滿足項目的施工工期要求。在項目正式施工前完成了BIM模型的構建，在建模和出圖過程中檢查了圖紙錯漏碰缺并進行了修改。在施工階段，多次在現場根據BIM模型對施工過程中存在的問題進行交流并予以了及時處理，確保工程按照工期順利完成。

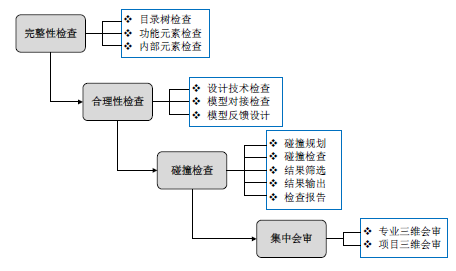

圖2 BIM三維校審流程

       該工程還拓展了以下BIM及時應用點，主要包括：

       （1）三維大體積配筋并根據配筋模型出二維鋼筋圖紙和鋼筋報表。

       （2）對建筑模型進行日照分析。

       （3）將BIM模型與FLOW3D軟件結合起來進行水流數值模擬。

       （4）將BIM模型與Ansys軟件結合起來進行站身模態分析。

       （5）通過無人機采集的照片生成實景模型，并應用到項目中。

       （6）進行了施工方案模擬，指導施工。

       （7）進行后期運維方面的BIM應用嘗試。

項目BIM應用成效

       本次淀東試點項目的二維總出圖率達到80%左右，覆蓋各個專業，形成了一套高效的出圖流程，公司搭建了完備的協同設計平臺，形成了一整套企業內部BIM協同標準，總結梳理了一系列BIM實施流程，這些成果都具有可復制性，可推廣至其他項目或企業。
