2015年9月，上海市啟動了BIM技術應用試點項目申報工作，截至2016年6月30日，共計62個項目被列為上海市BIM技術應用試點項目。2016年7月，本市BIM技術應用試點工作轉入試點指導和總結示范階段，通過總結試點項目應用過程中的應用模式、應用內容、應用價值和應用經驗，形成上海市級層面的可復制可推廣的應用成果，達到示范引領、以點帶面的作用，進一步促進本市BIM技術應用水平提高。為做好BIM技術應用試點項目的驗收工作，考核BIM試點項目應用成效，上海市建筑信息模型技術應用推廣聯席會(huì )議辦公室于日前發布了《上海市建筑信息模型技術應用試點項目驗收實施細則》。根據《實施細則》要求，試點項目驗收由試點企業自愿申請，上海BIM推廣中心負責試點項目的驗收申請受理、BIM模型核查、專家抽取、評審指導工作。截至目前，全市已有包括閔行浦江拓展大型居住社區供水外配套沈杜泵站工程、淀東水利樞紐泵閘改擴建工程和中環路內圈國定東路下匝道新建工程等在內的3個項目順利通過驗收。

閔行浦江拓展大型居住社區供水外配套沈杜泵站項目概況

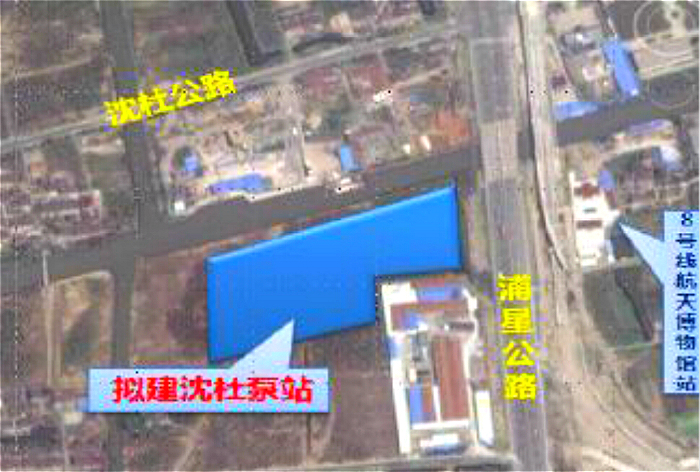

        閔行浦江拓展大型居住社區供水外配套沈杜泵站工程屬于新一輪大居配套市政項目，是市級重點工程。項目位于閔行區浦江鎮沈杜公路以南，浦星公路以西，緊鄰浦星公路，北靠姚家浜。泵站供水范圍為沈杜公路以南區域，泵站的總占地面積為17495O，工程總投資約13262萬元。

圖1

項目BIM技術應用亮點

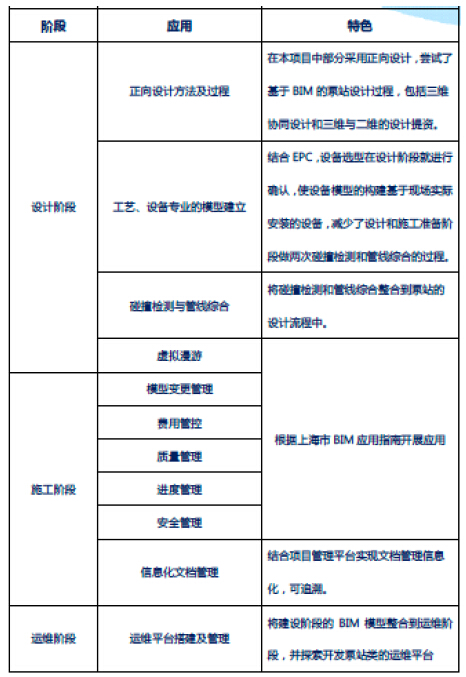

        本項目采用了BIM技術與總承包管理的緊密結合，完善了從建筑業產業鏈上游到下游的各個管理系統和工作流程的縱、橫溝通，以及多維性的協同交流，實現了項目全生命周期的管理。

圖2

設計階段BIM應用

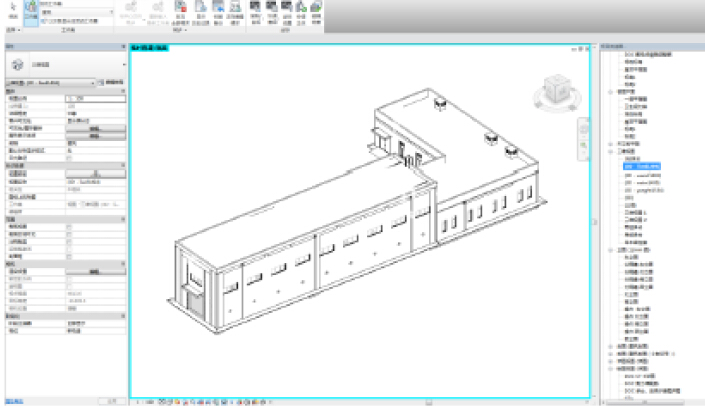

        在本工程中，建筑和結構專業的圖紙實現了正向設計和出圖，基于模型的出圖率達到了80%以上，并通過了審圖機構的審查。工藝專業和設備專業仍然利用建筑專業提供的CAD二維圖紙進行設計，二維設計與三維設計并行，沒有沖突。

       對于泵站類項目，模型構建的基礎是族庫的建設，有了完整的族庫，模型構建可以實現快速和高效，同時也是實現正向設計的基石。綜合BIM技術和EPC形式，本工程施工中未發生由于設計單位圖紙錯誤而產生的設計變更，極大提高了設計質量。

圖3

施工階段BIM應用

        通過對全專業模型的分析、消化，利用BIM軟件進行工程量統計，利用預算軟件實現多算對比，統計工程量與實際工程量經分析基本相符，減少約5%合同工程量。本工程結合BIM技術進行質量管理取得了一定成效，項目實現了一次性驗收合格，項目變更數量項目傳統項目減少了30%。

       在全專業BIM模型深化完成的基礎上，結合施工方案實現可視化的方案樹立，更有效合理地布置工作安排，做好現場各施工工作頁面的銜接。通過對BIM技術對現場臨舍、是公機械、加工棚、腳手架的建模運用，利用可視化模型進行的安全教育更加形象的加深了現場危險源的交底，調高安全管理能力。

圖4

運維階段BIM應用

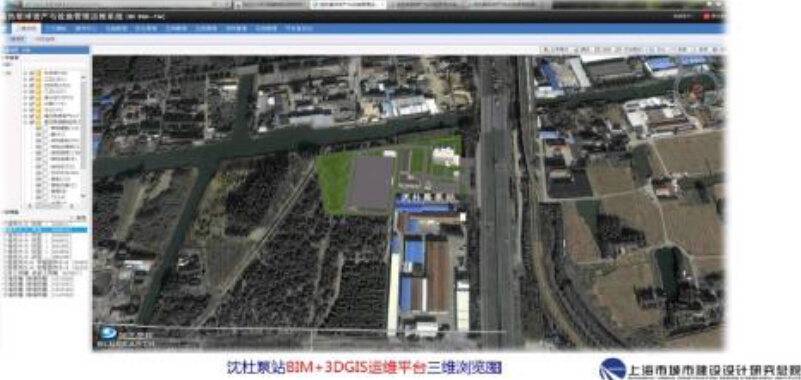

基于BIM的項目管理系統通過BIM與GIS模型在本項目運維階段的綜合應用，使系統數據可視化，信息展示只管，便于設施設備數據的及時查詢與檢索，實現系統對采集數據的統計、評價、預警等數據綜合分析等功能，提高了泵站運維的管理水平及效率。

圖5

項目BIM應用成效

       本工程正向設計繼承規劃方案的BIM數據，通過協同平臺由多專業同時進行設計，不僅加快進度，并同步解決專業之間的矛盾，從而提高設計質量，項目多專業正向設計的施工圖2D化后通過審圖。通過泵站電氣、設備、構配件品牌型號進一步的明確，在設計BIM模型的基礎上完成施工BIM的深化，實現全專業BIM模型的應用，為施工階段的安全、質量、費用、進度的控制管理打下基礎。

       通過安全管理能力，實現數字管理價值的提升，加強質量、費用、進度的控制能力。利用BIM技術對施工方案進行模擬，更有效的提高了項目管理者對項目整體策劃的能力，減少了不必要的返工和誤工。通過對BIM模型的施工深化，項目部進一步對工藝管道、設備的布置進行合理優化并加工，減少了不必要的資源浪費，和材料商的談判也在應用BIM技術后使得項目材料準備量化，更好的實現采購合理化。
