上海市自然博物館（上?？萍拣^分館）位于靜安雕塑公園，由美國帕金斯威爾設計事務所（Perkins+Will）與同濟大學建筑設計研究院共同設計，獲得獎項包括：2014年中國綠色建筑三星級設計評價標識、2016年中國綠色建筑三星級運行評價標識。

項目概況

項目地址：上海市靜安區北京西路510號

建設類型：博覽建筑

綠色建筑星級：三星級

標識類型：設計標識+運行標識

設計單位：Perkins+Will、同濟大學建筑設計研究院（集團）有限公司

建設單位：上?？萍拣^

項目特色

       上海市自然博物館通過在設計、施工、運營的全過程所涉及的水資源、土地資源、可再生能源、材料資源、廢棄物排放、運營管理等方面來分析、選擇和策劃本項目應采用的綠色建筑技術，將目前可應用的綠色建筑生態技術進行系統的、有針對性的整合和集成，權衡確定綠色技術的適宜性規模及形式，提出了適宜在長三角氣候的大空間博覽建筑綠色技術集成創(chuàng )新體系。

本項目主要技術創(chuàng )新點如下：

一、可再生能源應用

（一）地源熱泵系統

       本工程地源熱泵系統采用灌注樁埋管與地下連續墻埋管兩種形式（其中地下連續墻又分為外圍地下連續墻和地鐵連續墻兩部分），成為在市中心集約型土地利用下大型公共建筑采用地源熱泵技術的范例?？稍偕茉粗茻嵴紵嵝枨蟊壤秊?00%。

（二）光伏發電系統

       太陽能光伏發電系統結合自然博物館展館采光天棚設置，同時兼作遮陽構件，直觀深入的向大眾普及了可再生能源在生態建筑中的應用。

二、立體綠化

（一）綠化外墻

       東立面設置模塊式外墻綠化，整體統一中形成有規則的穿插。此墻體界定了一個拱廊街道連接著城市街道和公園入口并且為辦公區的窗戶提供遮陽，同時此墻體延伸了公園的水平綠化到豎向表面，并代表了陸地的植物表層。

（二）綠化屋面

       自然博物館的綠色屋面在靜安雕塑公園的包圍下螺旋上升，表現出人與自然的和諧融合。屋頂的綠化有助于營造觀景平臺的局部環境，增大人員活動區域。

三、一體化遮陽系統

（一）建筑自遮陽體系

（二）細胞墻外遮陽體系

（三）外窗可調節遮陽體系

四、自然通風與輔助通風

五、自然采光與人工照明

（一）側向細胞幕墻的自然采光

（二）頂部天窗及細胞天窗的自然采光

（三）管道式導光系統

（四）室外LED燈光設計

（五）公共空間燈光設計

六、雨水收集處理利用系統

（一）雨水回收

（二）雨水處理

七、地下空間利用技術

（一）地下空間利用

（二）地下空間物理環境

（三）地下空間與軌道交通結合

八、結構體系優化和建筑材料利用

（一）細胞墻幕墻

（二）拉索玻璃幕墻

（三）清水混凝土墻面

（四）鋼結構與混凝土結構的優化設計

九、舊建筑保護利用

十、室內環境優化技術

（一）空氣質量監控系統

（二）采光及通風優化措施

（三）污染物控制效果

十一、智能化監控及分項計量系統

（一）分項計量系統

（二）智能化控制系統

（三）綜合能耗平臺

十二、施工及運營管理

（一）綠色施工

（二）污染物排放控制體系

（三）資源節約制度

（四）能源管理激勵機制

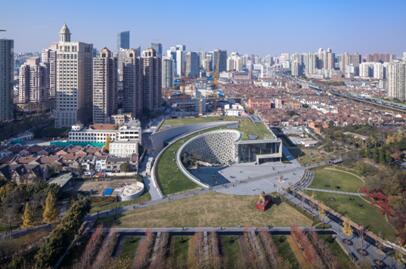

室外實景圖

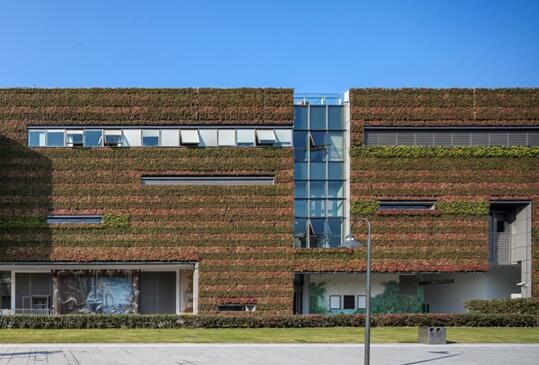

外墻綠化

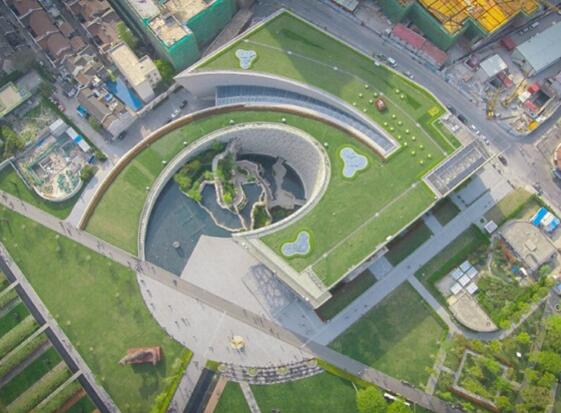

屋頂綠化

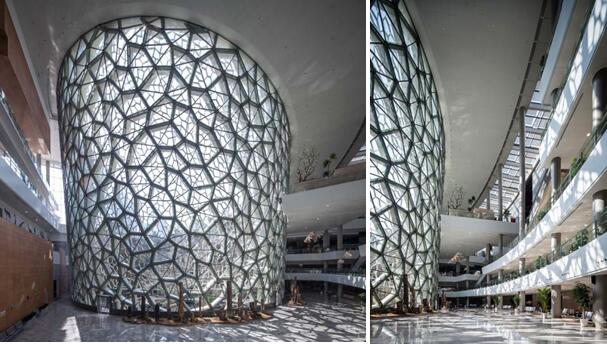

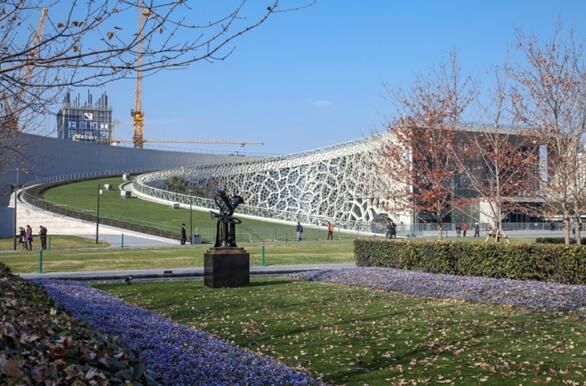

細胞墻遮陽

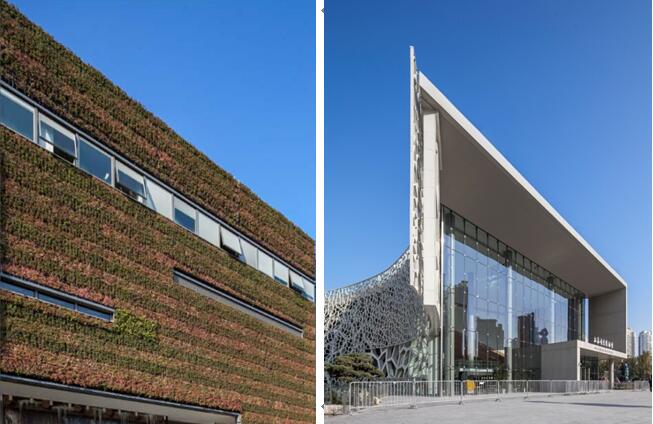

可調節遮陽百葉                                             建筑自遮陽

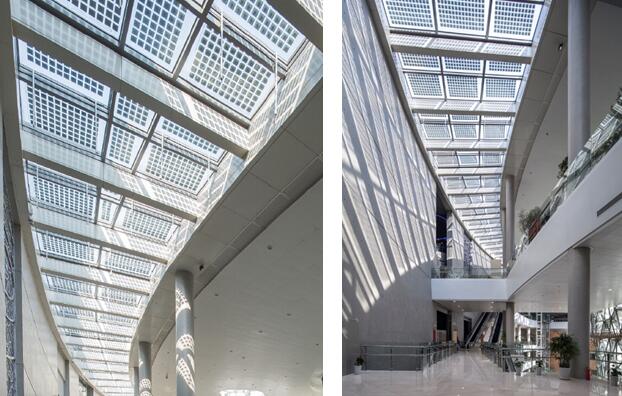

太陽能光伏

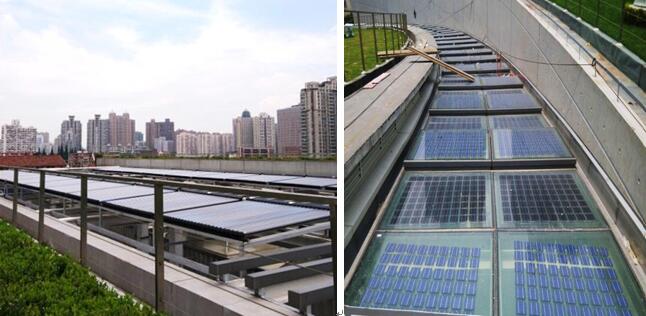

太陽能光熱系統                                                         太陽能光伏
