在上一期的解讀中，向大家展現了上海世博會(huì )博物館項目、上海交通大學醫學院附屬瑞金醫院腫瘤（質子）中心項目、寶鋼總部基地項目在應用BIM技術時呈現的特點，接下來將繼續解讀其余項目BIM應用情況。

1.閔行浦江拓展大型居住社區供水外配套沈杜泵站工程

       總占地面積：17495O

       沈杜泵站項目建設主要包括新建增壓泵房1座、變配電間1座、10000m3清水池2座、次氯酸鈉間1間、辦公樓1座、車庫房1間、警衛室1間及相關附屬等。

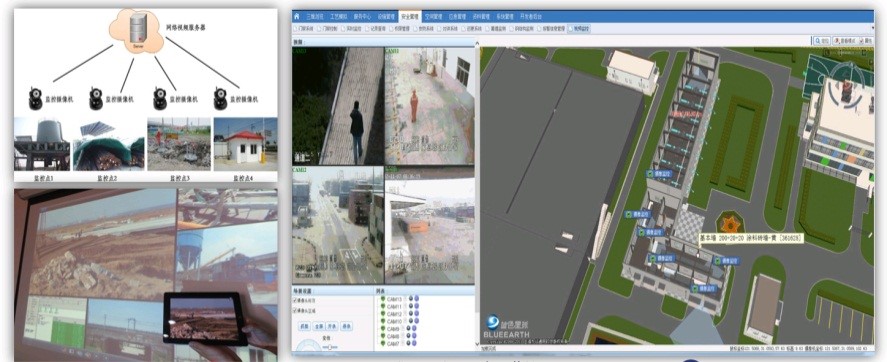

       根據項目工期緊、任務重的特點，本項目從投標階段就采用BIM技術參與編制標書并直接出圖，為實現全壽命、全過程的BIM技術應用走出第一步。同時，由于項目建筑風格及工藝管線、設備的布置選型包括后期運維均較為復雜，項目的BIM技術應用得到了業主方支持。如圖1所示。

圖1

       本項目目前已經完工，是一個完整的BIM應用嘗試的案例，包括項目的規劃設計、正向設計、翻模設計、施工階段應用、以及運維管理等，是多方面、全專業、全過程、全壽命的成功案例之一。

       ·設計階段：初設及施工圖的開始節點為整個設計階段提升了約15%的進度；正向協同設計相比翻模提高BIM模型的建立近一半時間；整個設計周期在通過規劃方案階段的提前相比類似工程約提升5%。

       ·施工階段：利用BIM技術對施工方案進行模擬，有效提高了項目管理者對項目整體策劃的能力，減少了不必要的返工和誤工。項目實現了一次性驗收合格，變更數量較傳統項目減少30%，且項目施工進度較常規泵站項目15個月的施工期縮短至12個月完成。

       ·運維管理：項目管理人員在該階段可以對項目周邊的道路、管線、建筑環境等模型進行直觀、可視化的瀏覽和漫游。

2.中環路內圈國定東路下匝道試點項目

       新建國定東路下匝道工程自中環路內圈五角場環島“彩蛋”以東約120m處拼橋引出，與中環路并行至國定東路路口右轉，沿國定東路路中布置，跨越規劃安波路后接地，匝道工程全長約520m。新建國定東路下匝道對完善中環路北段匝道系統，緩解現有中環路內圈國定路下匝道交通壓力將起到重要作用。

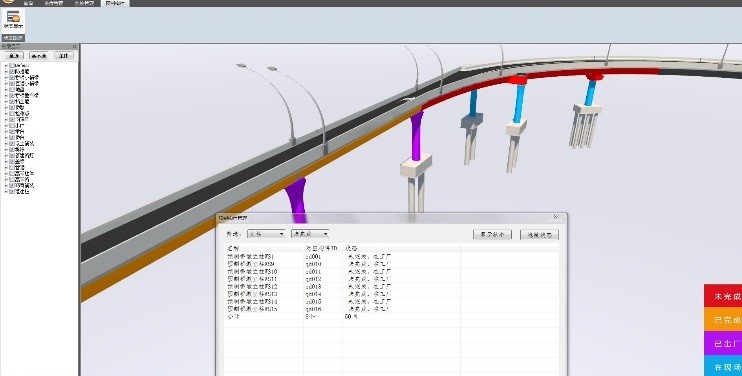

       項目的工程提量和投資雖然不大，但由于項目既存在預制構件間匹配度的問題，也存在運輸、吊裝與社會(huì )交通和施工場地間的矛盾，使得本項目成為BIM技術應用的較佳試驗田，如圖2所示。

圖2

       基于工程自身特難點的分析，項目嘗試將信息前沿的BIM技術與大力推廣的綠色建造技術—預制裝配緊密的結合起來，對于工程本身能解決實際問題，輔助預制拼裝，實現BIM價值，同時對于信息技術與工程技術具有重要的理論意義與推廣價值。

       ·形成預制拼裝橋梁結構CATIA建模標準流程，為后續類似橋梁BIM模型積累了經驗，提供了參開依據。

       ·首次嘗試在交安設施和臨時交安設施的設計、審核、施工中全過程應用BIM技術，取得了較好的效益。

       ·探索了3D掃描技術在橋梁鋼結構工程中的應用，為進一步研究應用打下了基礎。

       ·開發項目管理平臺，可應用于后續項目，提升管理效率。

3.上海國際旅游度假區核心區管理中心工程

       本項目位于上海國際旅游度假區的南側主入口，基地南側為南圍場河。由于有將市區與園區分隔開來的圍場河和交通量較大的航城路，因此需要對面向市區方向的建筑的正面形象加以充分考慮。如圖3所示。

圖3

       項目工程特難點：項目大樓外里面需與迪士尼樂(lè )園周?chē)h(huán)境相協調；配合周邊工程現場布置變更頻繁；工期緊張，上下同步施工；平臺協同工作。

       項目BIM應用亮點：

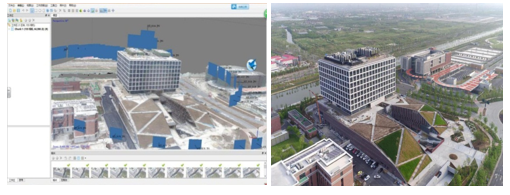

       ·以業主主導BIM的全生命周期應用。由業主制訂BIM應用總體方案，提出BIM應用范圍、應用深度要求和應用目標，制定BIM運用管理流程和標準，搭建BIM管理平臺，方案設計、初步設計、施工圖設計、施工準備、施工實施和運維管理全過程根據需求及功能引用不同管理平臺協同工作，由業主分配權限和各參與方工作界面，完成項目管理，并建立專業的交流平臺方便各方交流與內容留底。

       ·VDP模型應用，將“可視”升級為虛擬空間模擬。

       ·逆作法大型設備行走路線模擬。

       ·幕墻單元板塊參數化建模。

       ·精裝BIM應用（包括VR應用）。

       ·施工階段平臺應用。

       ·運維階段平臺運用。

       ·無人機巡查和建模。

       ·放樣機器人。

4.中建廣場項目

       中建廣場項目位于后世博區域，緊靠地鐵6、7號高科西路站，東靠東明路（北至東方路、臨沂路）、楊高南路（向北直達中建大廈）。項目總建筑面積7.6萬平方米，本項目秉承綠色環保與低碳的理念，并將綠色環保理念貫穿設計、施工、運維過程中，旨在打造高品質綠色生態商務綜合體。如圖4所示。

圖4

       ·策劃及設計階段

       （1）項目實施標準：本項目BIM應用為全過程應用，項目標準不僅適用于全生命周期BIM應用，也適合在常規項目任意階段的BIM應用推廣

       （2）EPC項目管理經驗：項目設計施工及運維階段均有業主進行全程把控，和各階段業務緊密匹配的BIM業務將得到最大限度的執行。

       （3）綠色分析：基于BIM的綠色分析，將大大提高綠色分析的效能和準確性，使晦澀難懂的綠色技術變得簡單和直觀。

       ·施工階段

       （1）項目在三維可視化、動態模擬、輔助方案交底、工程量統計等方面開展應用。

       （2）將BIM技術與工程管理相結合，形成更加高效合理的工作機制。

       （3）嘗試各類移動端應用，將BIM技術的應用更好地融入現場管理中，輔助現場工程管理、質量檢查、安全檢查等工作。

       （4）更加緊密地與EPC模式相結合，向IPD模式發展，真正地做到“所見即所得”。

★
