上海閔行馬橋鎮MHC10803單元28A-02A地塊商辦13#、14#項目由上海湖邦房地產有限公司建設、上海中森建筑與工程設計顧問有限公司設計、中國建筑第八工程局有限公司承建，該項目已獲得綠色建筑二星級設計標識。

項目概況

項目地址：上海閔行區馬橋鎮，地塊北至銀春路，西至富才路，南至銀康路，東至地塊內用地紅線

建設類型：公共建筑

綠色建筑星級：二星級

標識類型：設計標識

建設單位：上海湖邦房地產有限公司

設計單位：上海中森建筑與工程設計顧問有限公司

承建單位：中國建筑第八工程局有限公司

項目特色

       1.本項目執行上海市《公共建筑節能設計標準》（DGJ08-107-2015），屋面類型（自上而下）：鋼筋混凝土/細石混凝土（30.0mm）+1:8水泥加氣混凝土碎料（找坡）（30.0mm）+擠塑聚苯乙烯泡沫塑料（XPS）（60.0mm）+水泥砂漿（10.0mm）+鋼筋混凝土/細石混凝土（120.0mm）；外墻類型（由外至內）（默認外墻）：水泥砂漿（7.0mm）+巖棉帶、巖棉帶組合板（60.0mm）+水泥砂漿（12.0mm）+加氣混凝土砌塊B05(普通砌筑）（200.0mm）+水泥砂漿（9.0mm）；外窗類型：金屬隔熱型材（隔熱條高度20mm）(5中透光Low-E+12Ar+5（中透光在線）)。建筑外圍護結構節能率計算值71.07%，建筑設計符合國家、行業和上海市的現行有關節能設計標準中強制性條文的規定，有效減少室內供暖空調負荷。

       2.項目設計依據《建筑照明設計標準》（GB50034-2013），照明功率密度值滿足目標值要求。燈具采用LED，光源顯色指數Ra≥80，色溫應在3300K~5300K之間；安全出口標志燈、疏散指示標志燈同樣采用LED光源。本項目自持區地下車庫車道/車位、門廳、多功能廳、休息大廳、公共走道、節日/室外/廣告燈箱照明等場所采用BA控制的方式，樓梯間的照明采用帶消防強啟功能聲光感應控制。

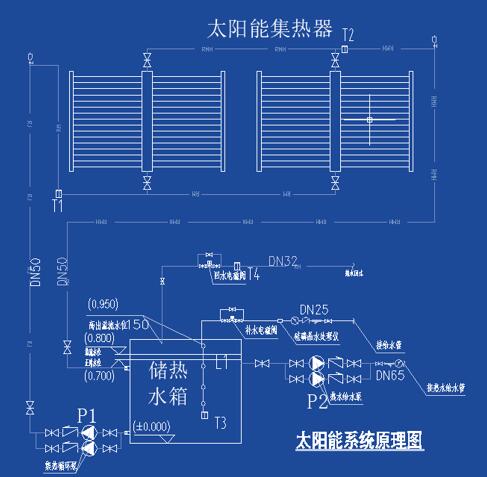

       3.項目14-2#樓設計采用太陽能熱水系統，供應單體內商業餐飲熱水。采用間接加熱—強制循環開式太陽能熱水系統，燃氣熱水器作為輔助熱源。集熱器采用平板集熱器，集熱器、緩沖保溫水箱、循環泵設置于屋頂，每戶餐飲用戶在廚房設置換熱罐，間接加熱后使用。太陽能熱水系統集熱器面積為200平方米。經逐月計算，項目太陽能提供熱水比例達20.31%。

太陽能熱水系統原理圖

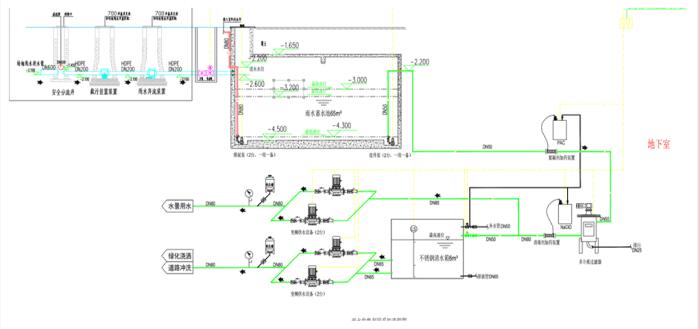

       4.項目設置雨水回用系統，03-05地塊場地綜合徑流系數為0.61，收集雨水用于水景補水、綠化灌溉和道路沖洗，雨水經絮凝、過濾、消毒，進入清水池。出水水質滿足《城市污水再生利用城市雜用水水質》GB/T18920-2002。根據逐月平衡計算，非傳統水源利用率為2.81%?；赜糜晁蓾M(mǎn)足場地內綠化澆灑及道路沖洗用水的60%以上的需求。

雨水回用系統原理圖

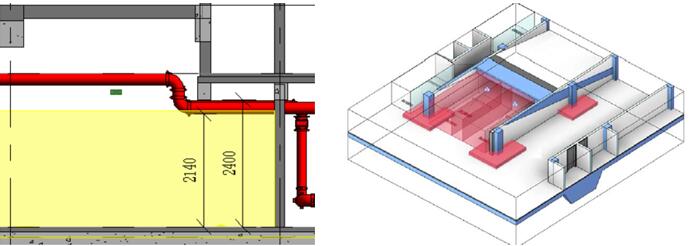

       5.項目地下室和地上采用BIM建模，土建部分完成結構基礎布置、無梁柱參數化布置等，機電部分完成暖通、噴淋、消防給排水和電氣橋架布置，之后將通過整合利用AutodeskNavisworks碰撞檢測再次優化管線布置提高圖紙設計質量。通過管線碰撞分析，將各專業BIM模型通過設置碰撞規則自動檢測，出具碰撞檢測報告，通過不斷優化減少后期返工，提高施工質量。通過凈高分析對特殊構件或系統需精確預留空間，通過凈高分析明確管線位置，減少后期不必要浪費。

管線碰撞分析、凈高分析
