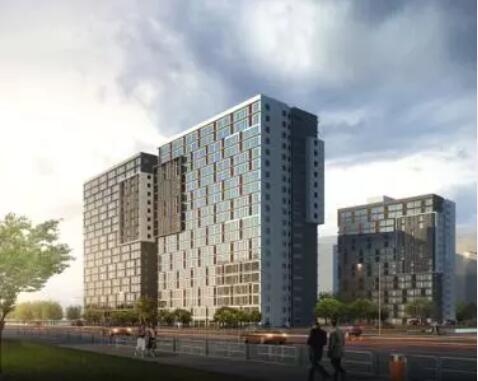

華力12英寸先進生產線建設項目配套DB1~DB4倒班宿舍樓由信息產業電子十一設計研究院科技股份有限公司設計、上海華力集成電路制造有限公司承建，該項目已獲得綠色建筑二星級設計標識。

項目概況

　　項目地址：浦東新區康橋工業區南區

　　建設類型：宿舍

　　綠色建筑星級：二星級

　　標識類型：設計標識

　　設計單位：信息產業電子十一設計研究院科技股份有限公司

　　建設單位：上海華力集成電路制造有限公司

項目特色

　　華力DB1～DB4倒班宿舍樓從項目設計階段開始，就定期進行BIM模型審查會(huì )，進入深化設計和施工階段，也進行多次模擬技術交底，以確保施工方能完整的理解設計意圖，并結合施工單位的建議進行設計和模型的優化。采用工業化生產的預制構件

　　華力DB1～DB4倒班宿舍樓采用工業化生產的預制裝配式構件。采用的預制構件有預制樓梯、預制陽臺板、預制剪力墻、預制梁、預制疊合樓板?？傮w預制構件重量比例達到40.8%。

　　1.太陽能熱水

　　生活熱水采用熱回收型風冷熱泵機組負責四棟宿舍樓淋浴和生活熱水加熱，并輔助太陽能熱水和電加熱系統。DB1~2太陽能熱水產生的熱水量達到總生活熱水量的32.9%；DB3~4太陽能熱水比例達到23.35%?？傮w太陽能熱水比例大于20%。

　　2.余熱廢熱利用

　　本項目生活熱水系統采用太陽能集熱系統、風冷熱泵熱回收機組和電加熱供熱方式相結合的供熱方式。室內生活熱水為淋浴熱水、洗手盆熱水。整套生活熱水系統優先利用太陽能。宿舍1和宿舍2熱水為全日制供水系統，屋頂水箱僅為集熱水箱，全系統主要以溫控為主；宿舍3和宿舍4熱水為集中供熱系統，屋頂熱水循環箱既做集熱水箱，也做熱水箱使用。系統為溫控和定時控制為主。

　　風冷熱泵余熱回收型機組供熱量達到92%。

　　3.新風PM2.5過濾

　　新風系統:DB1&2每層設置新風空調機房?？諝饨?jīng)過G4，F9冷熱盤管處理后送入各空調房間。DB3&4每層設置新風空調機房。新風從機房外墻百葉引入，經過初效過濾，PM2.5的過濾段，冷熱盤管處理后送入各宿舍。

　　4.場地徑流控制

　　按照整個場地紅線內A區進行匯水面積的計算。將A區的硬質屋面、場地綠化、道路廣場分別統計來計算控制雨水徑流量。經過計算在合理規劃地表與屋面雨水徑流，對場地雨水實施外排總量控制：場地年徑流總量控制率達到55%。

　　5.節水器具1級潔具

　　本項目潔具采用一級節水型用水器具。

　　6.非傳統水源利用

　　本項目收集A區場地屋面20383.34m2，道路廣場34794.22m2和綠化37722m2的匯水區域，面積總和92899.67m2。雨水收集后優先進行室外綠化灌溉、地下車庫沖洗、道路澆灑和洗車。本項目的非傳統水源利用率為1.8%。

　　7.應用建筑信息模型BIM技術

　　倒班宿舍樓為裝配式建筑，同時具有層高低的特點。在設計、施工階段，為更好的提升項目品質，減少返工，節約工期，選用了合適的BIM運用，來避免設計和施工中可能遇到的問題。設計階段的運用主要集中在可視化方案確認、總平面布置和設計、裝配式設計、管道綜合、洞口預留等BIM技術。施工階段運用主要是采用BIM智慧建造平臺進行進度、質量和材料的管理。
