2015年9月，上海市啟動了BIM技術應用試點項目申報工作，截至2016年6月30日，共計62個項目被列為上海市BIM技術應用試點項目。2016年7月，本市BIM技術應用試點工作轉入試點指導和總結示范階段。

中環路內圈國定東路下匝道新建工程項目概況

       本工程需在中環線五角場段主線南側高架橋拓寬4.35m車行道，再往南于國定東路中分帶內設置8m寬下匝道，匝道跨越安波路交叉口后落地。工程除承臺和樁基外的橋梁構件設計采用預制拼裝技術，需對生產及拼裝節段精確定位，提高施工精度，加強施工管理。

       本項目以國定東路下匝道工程為載體，在橋梁預制拼裝結構的設計中擬定BIM的應用技術路線，主要實現以下目標：

       （1）預制構件BIM應用技術研究。

       （2）建立BIM施工管理平臺。

       （3）工程環境仿真。

項目BIM技術應用亮點

       1、基于預制拼裝的BIM建模技術

       在建模階段，充分考慮后期各種可能應用，對模型的劃分和技術細節做規定，避免常見的根據現場應用調整甚至重建模型的問題。

       2、交安設施設計施工

       本工程利用BIM技術，建立國定東路下匝道工程臨時和規劃交安設施場景，在設計階段即可模擬交通翻交時或工程建成后車輛和行人的通行視角，發現在平面圖紙上不易察覺的各類設計問題，提升交通工程設計、評審、施工的效率。

       3、預制拼裝施工

       本工程為首次在上海中心城區橋梁施工中采用預制拼裝技術，被列為交通建設工程首批裝配式試點項目之一。預制拼裝需要在后場完成預制，并在現場實施拼裝，整個加工的流程和拼裝工藝的設計、籌劃、模擬、交底都使用了BIM技術。

       4、鋼筋自動化加工

       這項應用是一種全新的嘗試，基于兩點前提：已有鋼筋化自動加工設備，具備BIM模型輸入設備直接生產的可能；在施工階段，該工程基于設計圖紙建立了鋼筋BIM模型，對沖突的鋼筋進行調整布置，得到鋼筋大樣模型，再將模型中鋼筋信息輸出成為特定表格樣式，最后經鋼筋加工機讀取后自動批量對鋼筋進行加工處理。

項目BIM應用成效

       根據施工方統計，BIM技術應用效益如下表所示。

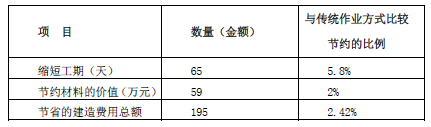

表1  BIM應用的具體效果

       經過本工程BIM技術應用后，形成了勘察設計BIM、施工BIM專業人才團隊,并發表相關論文三篇。
