上海市奉賢區南橋新城13單元26A-04A、27A-05A區域地塊項目由上海中房建筑設計有限公司設計、上海南科房地產有限公司承建，該項目已獲得國家綠色建筑二星級設計標識。
項目概況
項目地址：上海市奉賢區，西臨賢浦路、北臨太保港、東臨大寨河、南臨秀韻路
建設類型：住宅建筑（帶大底商）
綠色建筑星級：二星級
標識類型：設計標識
設計單位：上海中房建筑設計有限公司
建設單位：上海南科房地產有限公司
項目特色
1.集約節約利用土地
本項目住宅共17棟，其中7#房為23層，其余建筑在13-18層之間，均為高層住宅，戶型絕大部分為中小戶型，用地面積限值81420.80O，地塊總用地面積58531.20O，節約利用土地，如表1所示。

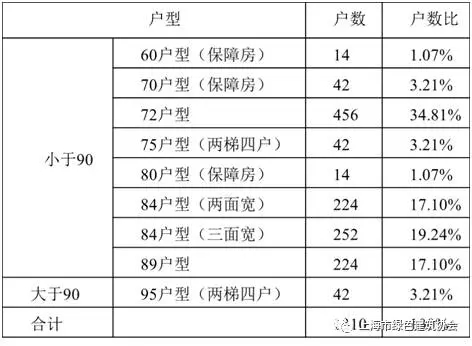

表1 戶型統計表
2.戶型優化設計
以90戶型為例，戶型設計實現了三房?jì)蓮d兩衛，并且2個臥室和起居室均位于南面，2個衛生間均為明衛，住宅戶內南北通透，自然采光和自然通風效果良好；衛生間及其開窗設計，結合了上海地區常年主導風向考慮，可以有效避免衛生間廢氣倒灌現象；另結合中小戶型普遍存在的收納空間不足問題，本項目注重收納空間的設計，在廚房、陽臺、入戶玄關、主次臥等位置合理設計收納柜。整體設計有效地提升了戶型的實用性和舒適度。如圖1所示。
圖1 90戶型平面圖
3.底商優化設計
底層商業模式包括沿街底商、內街模式、傳統MALL，設置于2個地塊東西側相鄰處及南側住宅底層，主要功能為商鋪和餐飲，傳統MALL設大中型超市一個，商業類型基本可滿足本小區及周邊居民日常生活需求。如圖2、圖3、圖4、圖5、圖6所示。

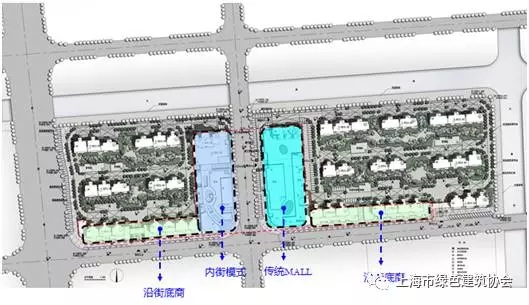

圖2 底商平面圖
底商通過建筑布局、外立面開窗設計實現良好的自然采光效果。底商自然采光整體達標率為77.15%，內區達標率為53.21%；采用淺色飾面材料時，所有房間均不會(huì )產生眩光。如圖3~圖6所示。

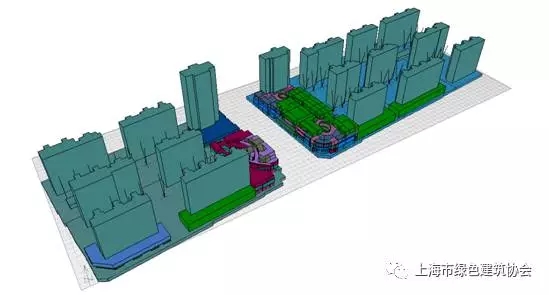

圖3 采光模型圖

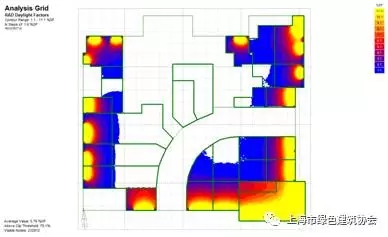

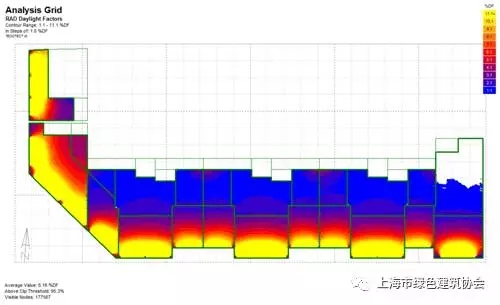

圖4 1、2、8、9#房底商采光彩圖

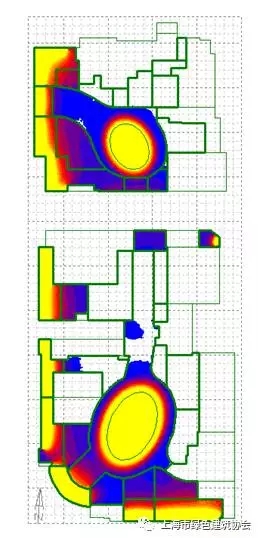

圖5 7#房底商采光彩圖
圖6 14#房底商采光彩圖
4.戶式除霾新風系統
考慮到近年來霧霾天及空氣污染等問題，本項目精裝住宅每戶設計采用1套戶式除霾新風系統，將室外新鮮空氣經過除霾新風機過濾后送入套內各房間，新風機及管道暗裝在吊頂中，控制面板為智能型，可顯示系統實時運行情況、室內PM2.5濃度、是否需要更換過濾網等信息，并可通過手機APP智能控制。如圖7、圖8所示。

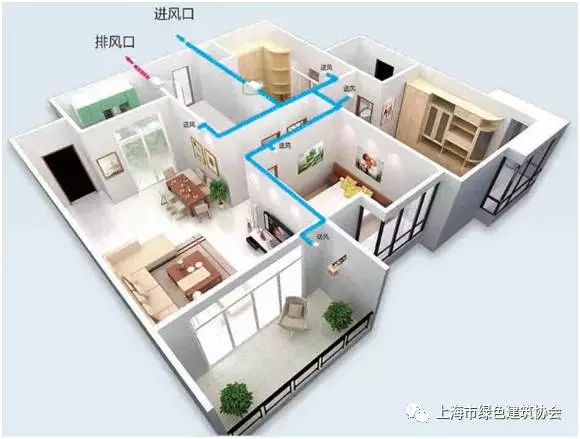

圖7 戶式除霾新風系統效果圖

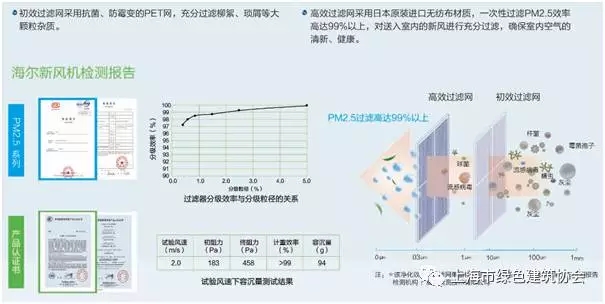

圖8 戶式除霾新風系統產品說明書
5.地庫CO誘導通風系統
地下車庫采用自帶CO感應器的誘導風機，當CO濃度高于30mg/m³，啟動局部區域的誘導風機，誘導風機運行2分鐘后CO濃度還是高于此值時，啟動主通風機。全區地下車庫共設計476臺誘導風機，可有效保證地庫空氣質量。如圖9所示。
圖9 地下車庫誘導風機布置圖
6.BIM技術應用
本項目采用BIM技術輔助設計施工，加強項目信息管理，在土建機電專業施工前建模分析，進行管線碰撞檢查，及時發現問題并在施工前解決，避免設計變更、返工等。如圖11、圖12、圖13所示。

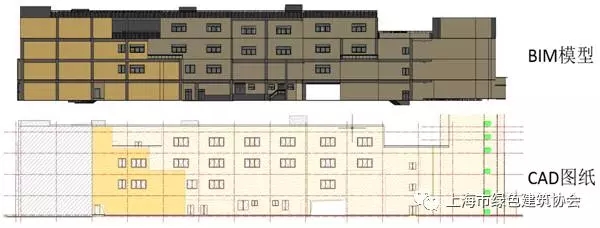

圖11 BIM建模情況

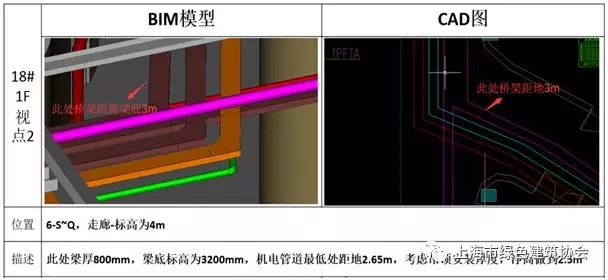

圖12 管線碰撞檢查
圖13 管線碰撞檢查
7.綠色施工
項目公司和施工單位成立綠色建筑領導小組，建立完整的綠色施工管理組織和管理制度，根據綠色施工要求進行圖紙會(huì )審和深化設計，施工前對作業班組進行交底。
施工過程中采取降塵降噪、廢棄物回收再利用、節能節水措施等“四節一環保”措施，打造一個綠色施工樣板工地。如圖14~圖20所示。

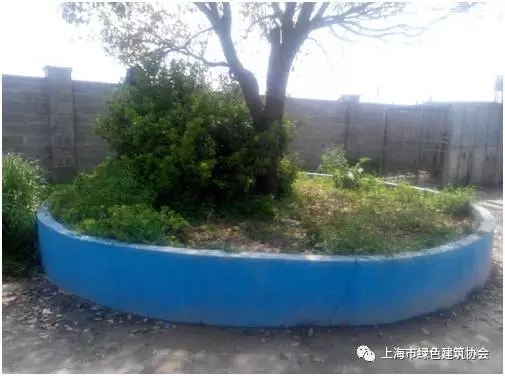

圖14 古樹保護
圖15 綠色施工培訓

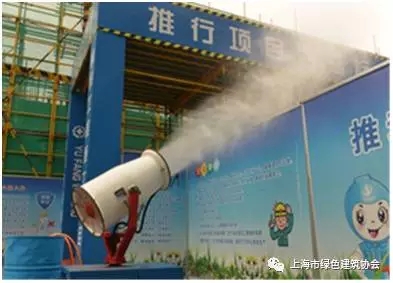

圖16 噴霧降塵

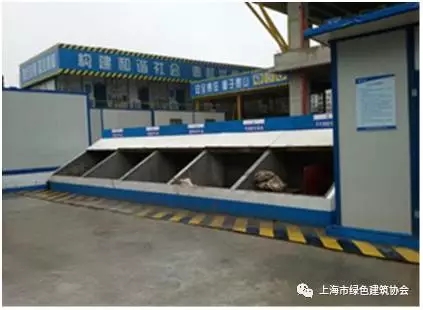

圖17 建筑垃圾分類

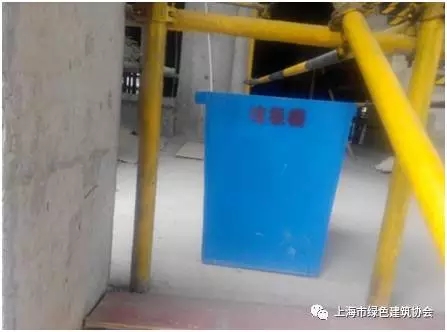

圖18 廢模板回收制作垃圾箱

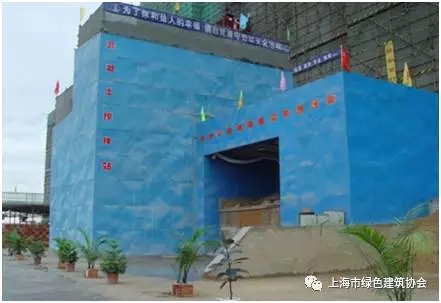

圖19 強噪作業隔音

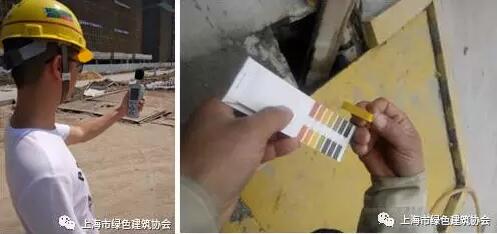

圖20 噪聲、污水檢測
